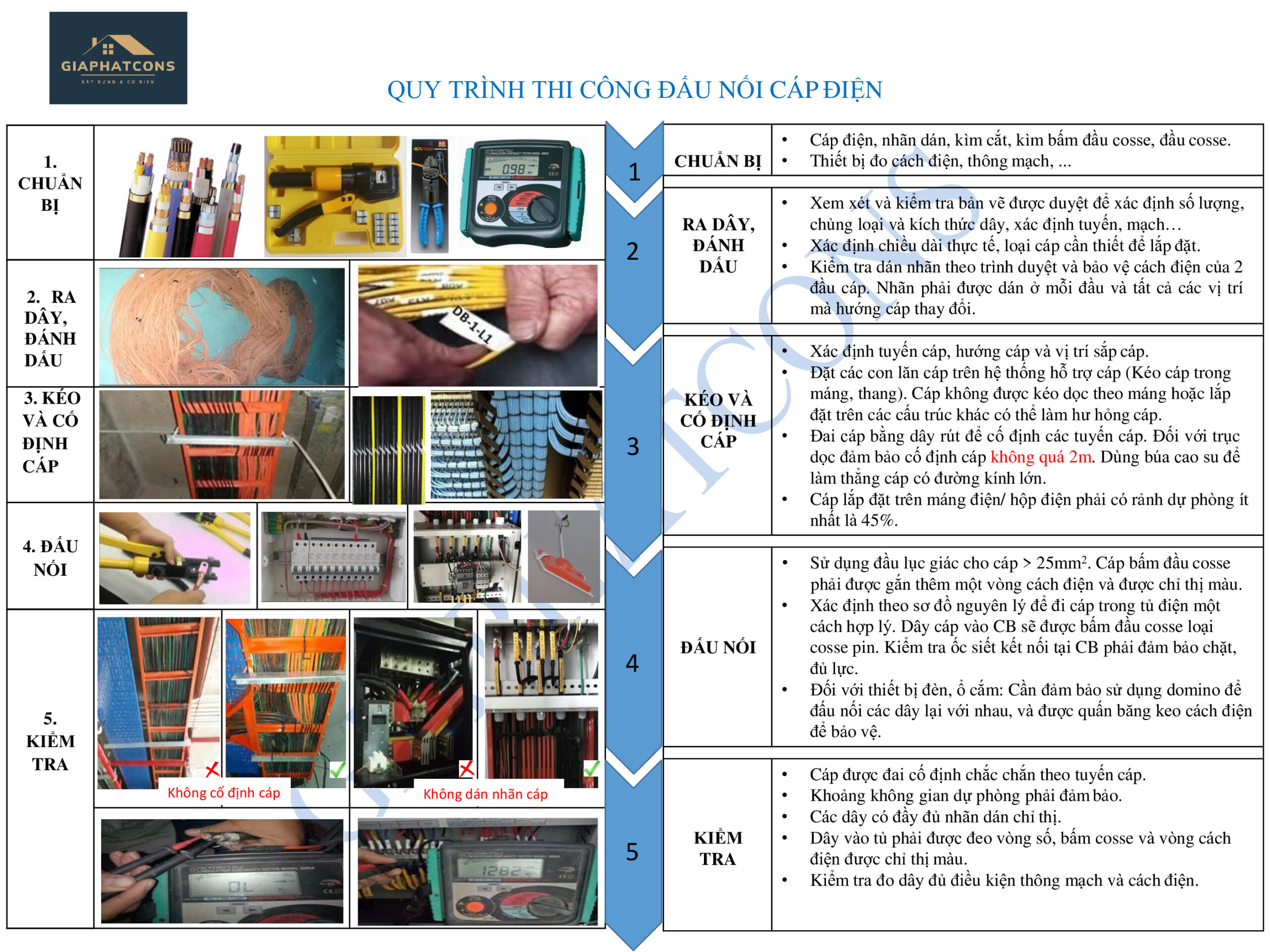

Quy trình thi công đấu nối cáp điện

Bước 2: Ra dây, đánh dấu

• Xem xét và kiểm tra bản vẽ được duyệt để xác định số lượng, chủng loại và kích thức dây, xác định tuyến, mạch, …

• Xác định chiều dài thực tế, loại cáp cần thiết để lắp đặt.

• Kiểm tra dán nhãn theo trình duyệt và bảo vệ cách điện của 2 đầu cáp. Nhãn phải được dán ở mỗi đầu và tất cả các vị trí mà hướng cáp thay đổi.



Bước 3: Kéo và cố định cáp

• Xác định tuyến cáp, hướng cáp và vị trí sắp xếp cáp.

• Đặt các con lăn cáp trên hệ thống hỗ trợ cáp (Kéo cáp trong máng, thang). Cáp không được kéo dọc theo máng hoặc lắp đặt trên các cấu trúc khác có thể làm hư hỏng cáp.

• Đai cáp bằng dây rút để cố định các tuyến cáp. Đối với trục dọc đảm bảo cố định cáp không quá 2m. Dùng búa cao su để làm thẳng cáp có đường kính lớn.

• Cáp lắp đặt trên máng điện/ hộp điện phải có rảnh dự phòng ít nhất là 45%.



Bước 4: Đấu nối

• Sử dụng đầu lục giác cho cáp > 25mm2. Cáp bấm đầu cosse phải được gắn thêm một vòng cách điện và được chỉ thị màu.

• Xác định theo sơ đồ nguyên lý để đi cáp trong tủ điện một cách hợp lý. Dây cáp vào CB sẽ được bấm đầu cosse loại cosse pin. Kiểm tra ốc siết kết nối tại CB phải đảm bảo chặt, đủ lực.

• Đối với thiết bị đèn, ổ cắm: Cần đảm bảo sử dụng domino để đấu nối các dây lại với nhau và được quấn băng keo cách điện để bảo vệ.



Bước 5: Kiểm tra

• Cáp được đai cố định chắc chắn theo tuyến cáp.

• Khoảng không gian dự phòng phải đảm bảo.

• Các dây có đầy đủ nhãn dán chỉ thị.

• Dây vào tủ phải được đeo vòng số, bấm cosse và vòng cách điện được chỉ thị màu.

• Kiểm tra đo dây đủ điều kiện thông mạch và cách điện.



Gia Phát mong qua những chia sẽ trên đây thì các bạn cũng nắm được phần nào quy trình thi công đấu nối cáp điện để áp dụng vào quá trình thi công thực tế cho ra sản phẩm hoàn thiện đẹp và đảm bảo đúng kỹ thuật.
