THIẾT KẾ HỆ THỐNG CƠ ĐIỆN

———————————

Hôm nay cùng Gia Phát tìm hiểu về vai trò của việc thiết kế hệ thống cơ điện trong một công trình xây dựng nhé.

Hệ thống cơ điện là một hạng mục quan trọng trong lĩnh vực xây dựng. Phần cơ điện chiếm 35-50% khối lượng công trình, có công trình lên đến 65%, với vai trò quan trọng ấy thì việc thiết kế hệ thống cơ điện là bước đầu tiên không thể thiếu khi xây dựng công trình. Hệ thống cơ điện phục vụ nhu cầu sử dụng cho công trình nhà xưởng, chung cư, nhà phố, biệt thự, cơ quan, doanh nghiệp và các hộ gia đình.

Hệ thống này được chia ra làm 2 phần chính là phần cơ và phần điện.



1/ Phần điện trong hệ thống cơ điện bao gồm:

Điện nặng:

– Main power supply: Hệ thống cung cấp nguồn điện chính bao gồm các tủ trung thế, đường dây truyền tải điện trung thế, máy biến áp 24kV/0.4V, các tủ đóng cắt chính (MSB) và hệ thống tự động điều chỉnh điện áp (AVR), hệ thống tụ bù công suất phản kháng.

– Submain power supply: Hệ thống các tủ điện phân phối điện tới các thiết bị trong hệ thống.

– Lighting: Hệ thống chiếu sáng.

– Socket outlet: Hệ thống ổ cắm.

– Emergency lighting: Hệ thống chiếu sáng sự cố (đèn exit, đèn emergency).

– Earthing system (Grounding system): Hệ thống tiếp địa.

– Lightning protection system: Hệ thống chống sét bao gồm các cọc tiếp địa và kim thu sét.



Điện nhẹ:

– Data network system: Hệ thống mạng LAN và Internet.

– Telephone system: Hệ thống điện thoại.

– Security and Supervisior system: Hệ thống an ninh giám sát.

– Public address system: Hệ thống phân phối và khuếch đại âm thanh điện tử.

– BMS: Hệ thống quản lý toàn nhà.

– Access control system: Hệ thống kiểm soát ra vào.

– Fire alarm system: Hệ thống báo cháy.



2/ Phần cơ trong hệ thống cơ điện:

– Water supply and drainage system: Hệ thống cấp thoát nước.

– Waste water treatment system: Hệ thống xử lý nước thải.

– Fire Protection System: Hệ thống phòng cháy chữa cháy.

– Heating, Ventilation and Air conditioning (HVAC): Hệ thống điều hòa thông gió.

Hệ thống cơ điện đóng vai trò như “trái tim, mạch máu, khối óc” của một công trình xây dựng, nó giúp cho tòa nhà hoạt động một cách cách nhịp nhàng và hiệu quả; nó hỗ trợ cho toàn bộ hoạt động của những hệ thống khác nhau trong công trình như cấp điện để thang máy, động cơ, bơm có thể hoạt động, chiếu sáng, điều khiển các hệ thống điều hòa và thông gió, cung cấp nước và xử lý nước thải sinh hoạt, phát hiện và cảnh báo cháy,… đây chính là lý do quyết định tại sao mà việc thiết kế cơ điện lại quan trọng đến sự vận hành của công trình sau này đến như vậy.



✭ Tầm quan trọng của việc thiết kế hệ thống cơ điện:

1/ Giúp CĐT xác định được tòa nhà của mình cần những hệ thống nào và hệ thống đó có những thiết bị máy móc gì.

2/ Giúp CĐT xác định được mức đầu tư ban đầu cho các hệ thống cơ điện trong tòa nhà để cân đối tài chính của dự án.

3/ Tính toán được tải của hệ thống điện giúp cho việc chọn các thiết bị đóng cắt, máy biến áp, thiết bị điện và đường dây sao cho hiệu quả nhất.

4/ Tính toán được lượng nước cần cung cấp đến cho tòa nhà và lượng nước thải để tránh tình trạng thiếu nước hoặc ngập úng và qua đó có thể tính chọn được các thiết bị như bơm, đường ống, bồn chứa nước, hệ thống xử lý nước thải phù hợp.

5/ Giúp mang lại sự thoải mái và không khí trong lành cho công trình khi bạn chọn được hệ thống điều hòa thông gió phù hợp.

6/ Giúp phát hiện, kiểm soát và xử lý tình huống hỏa hoạn một cách nhanh nhất có thể.

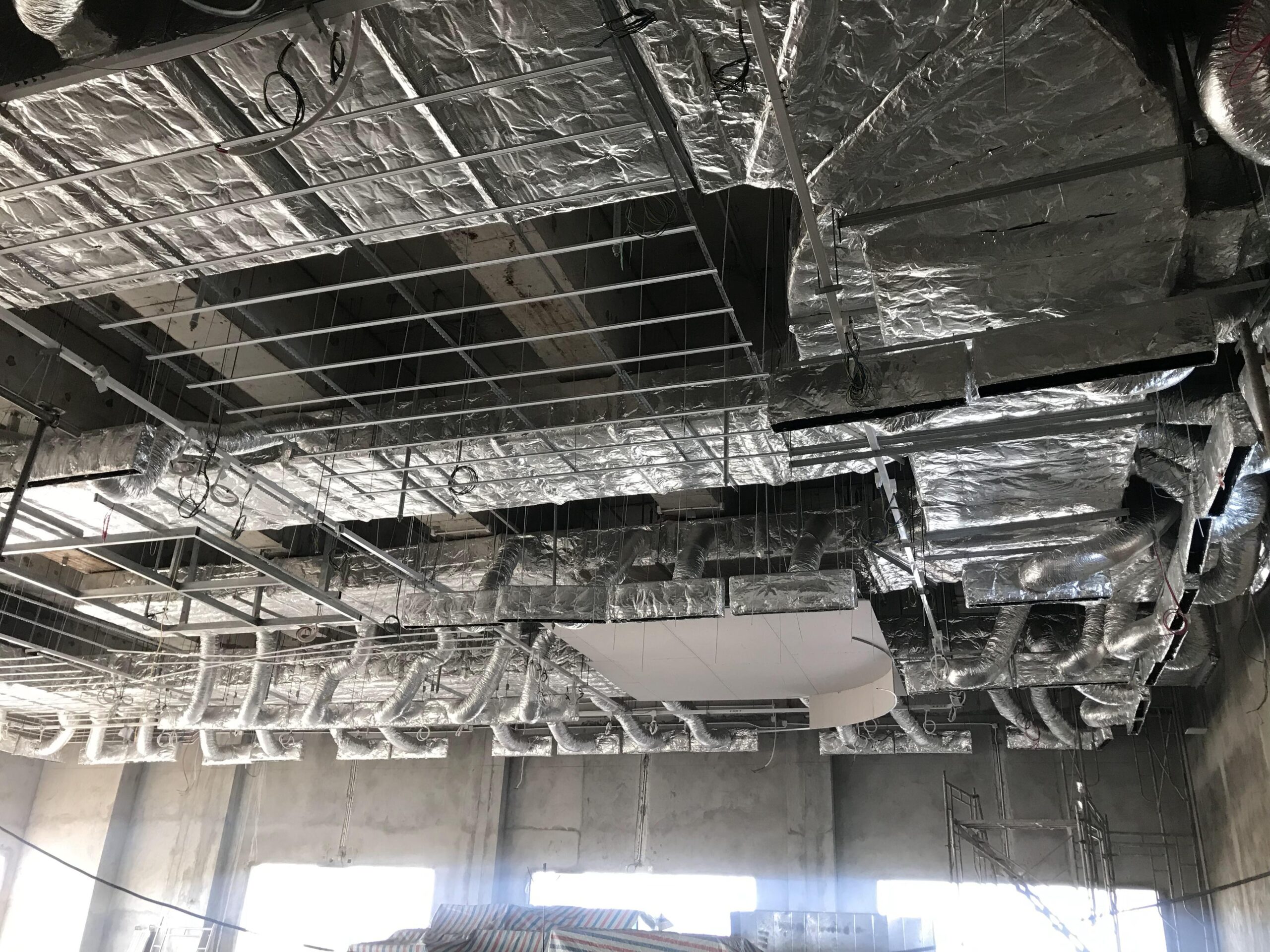

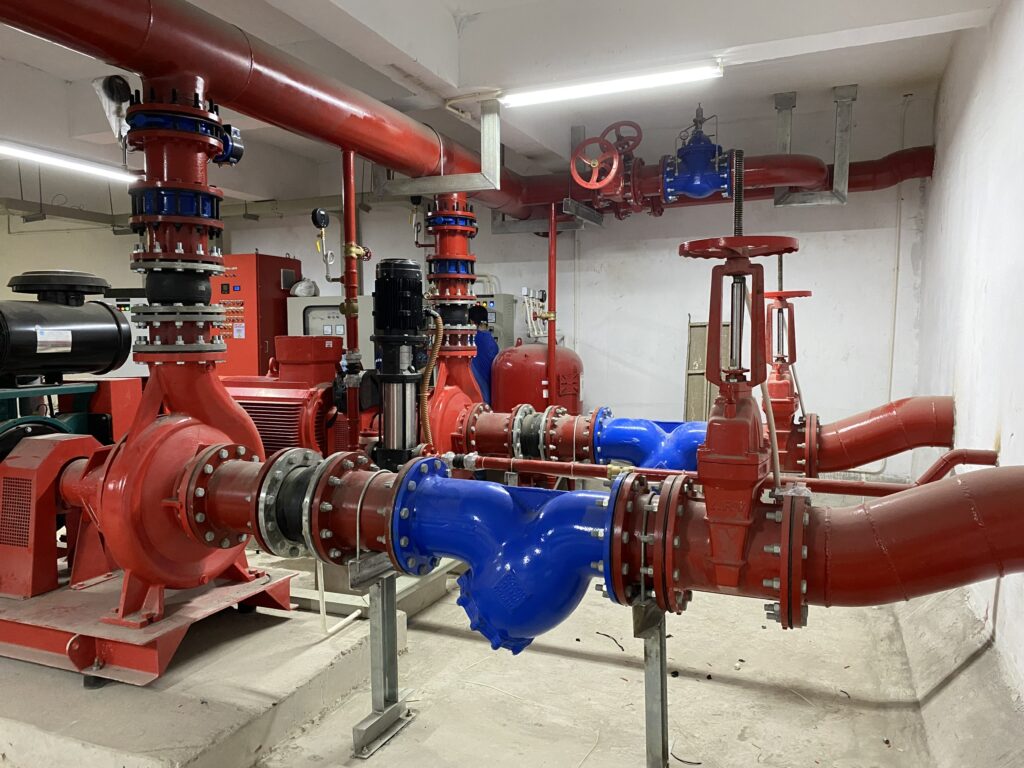

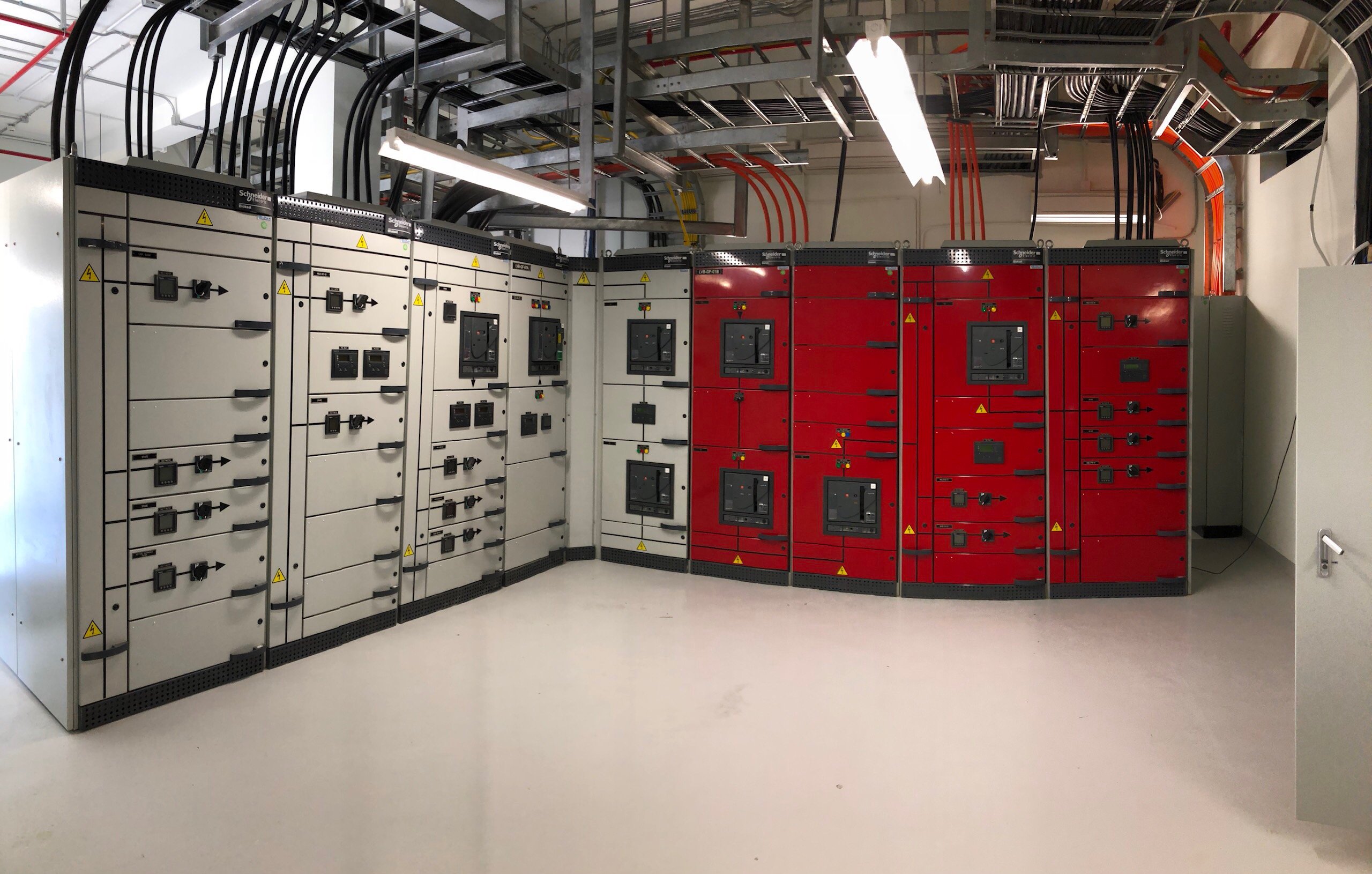

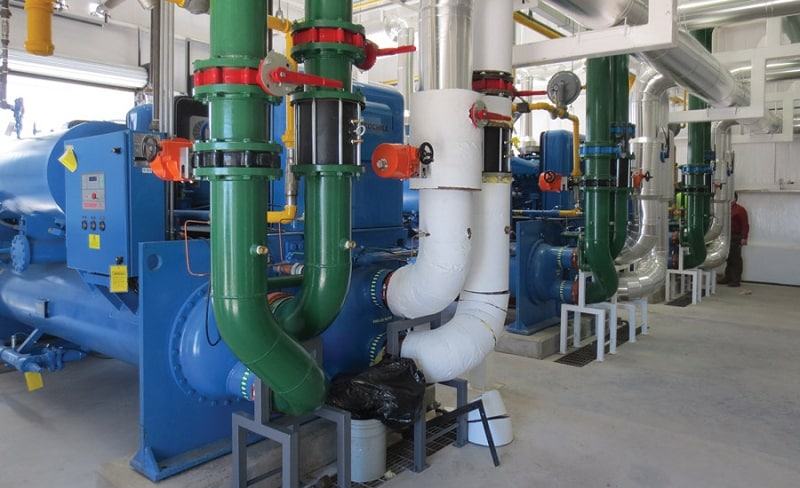

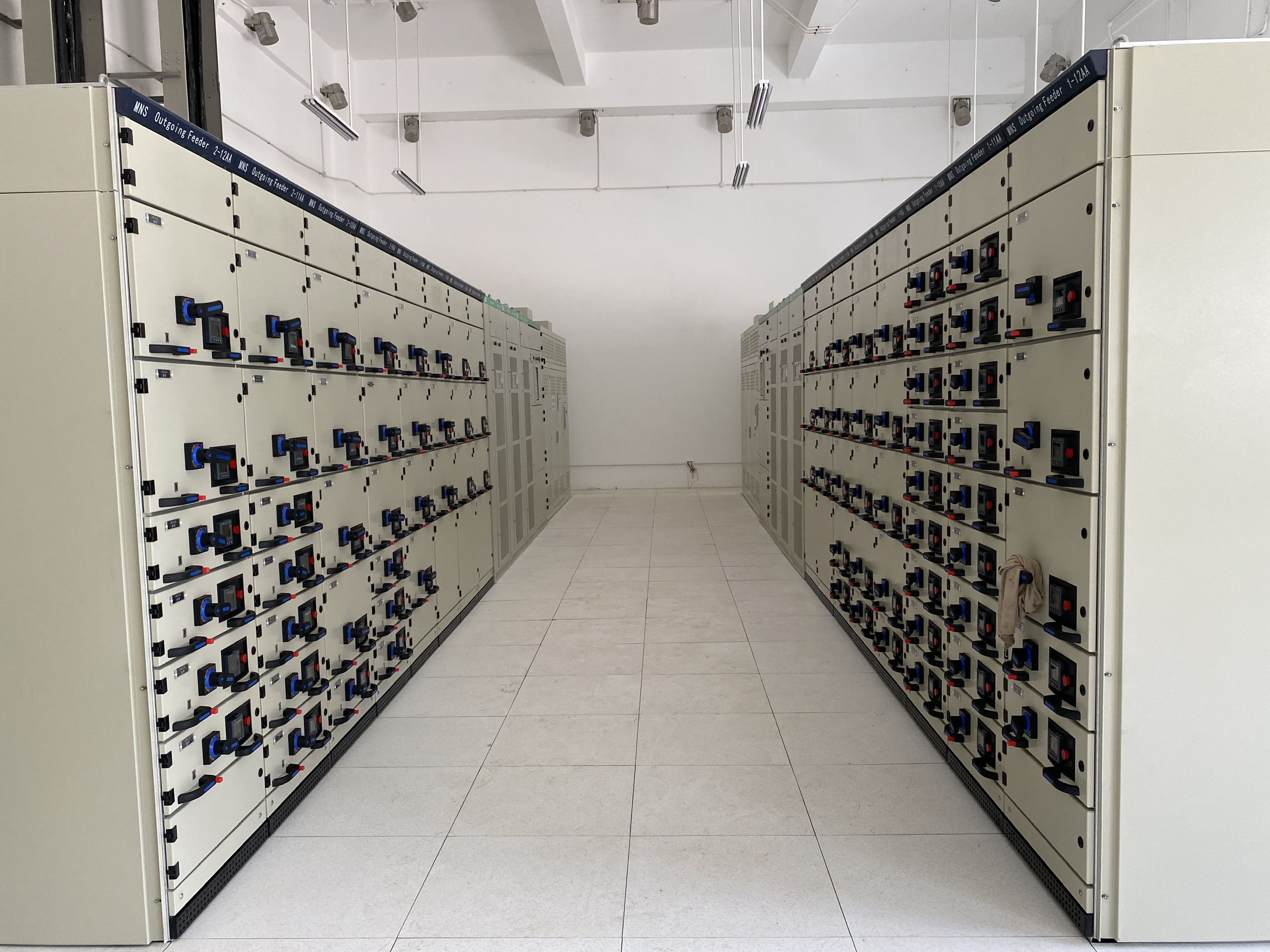

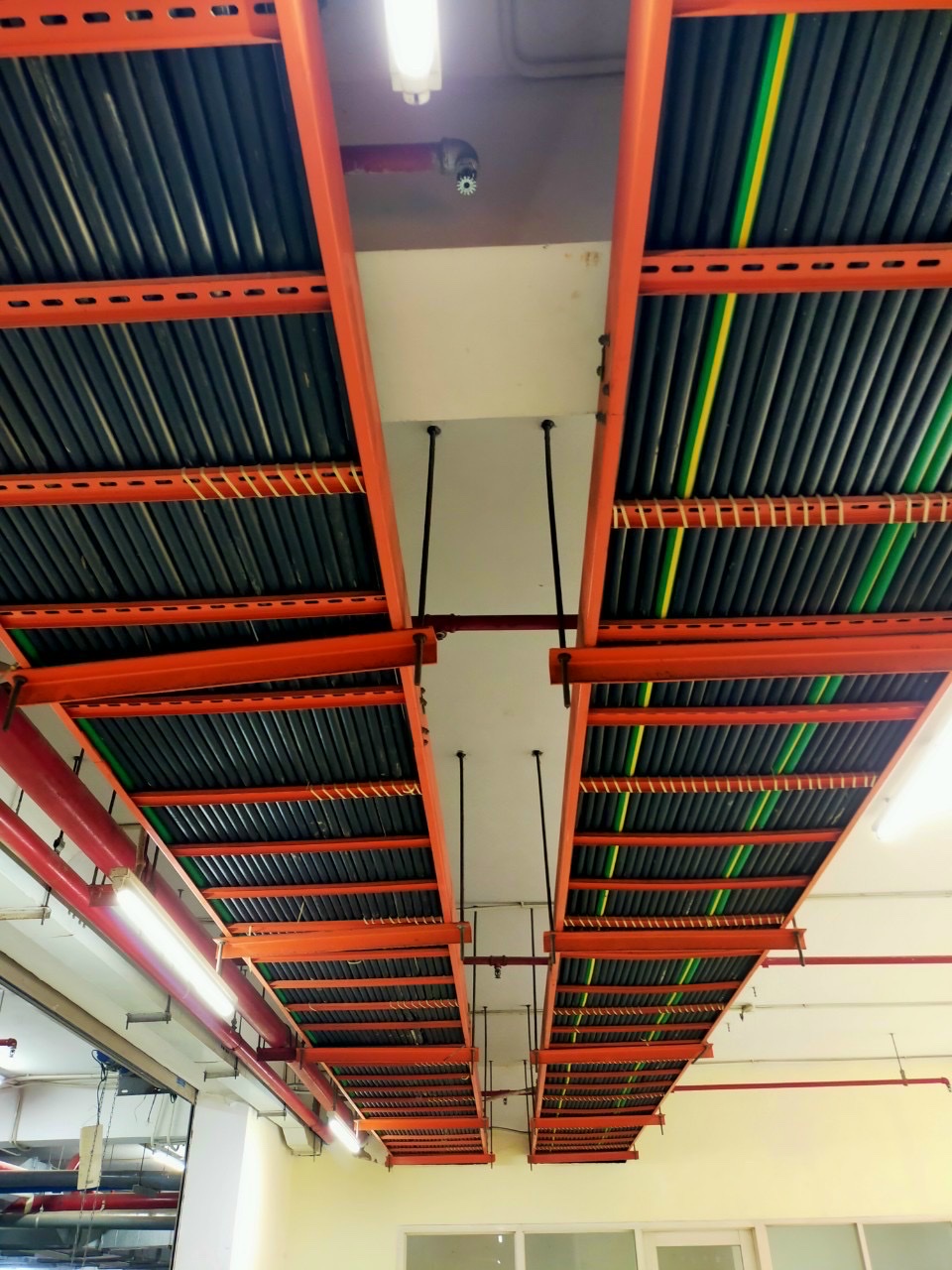

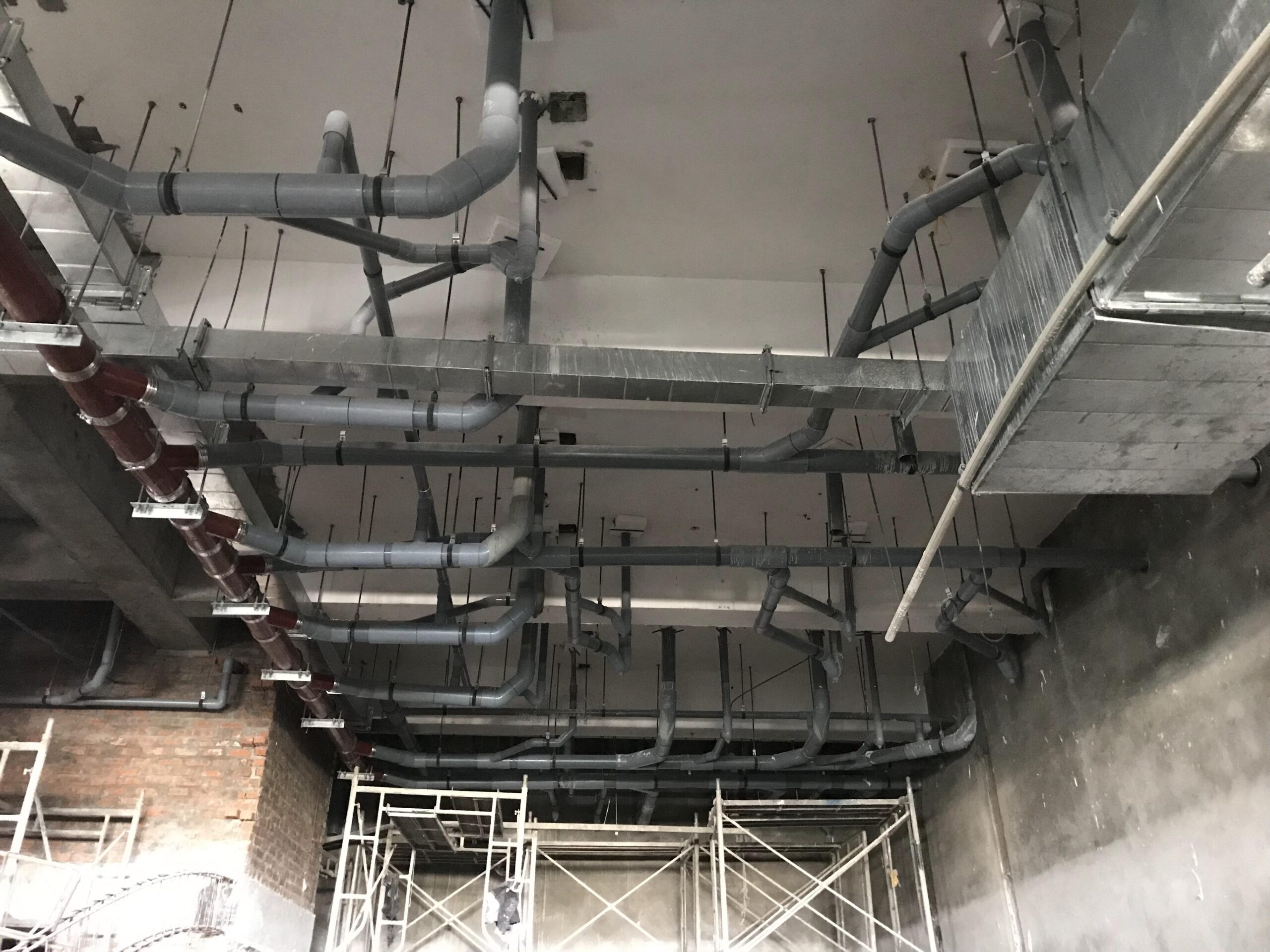

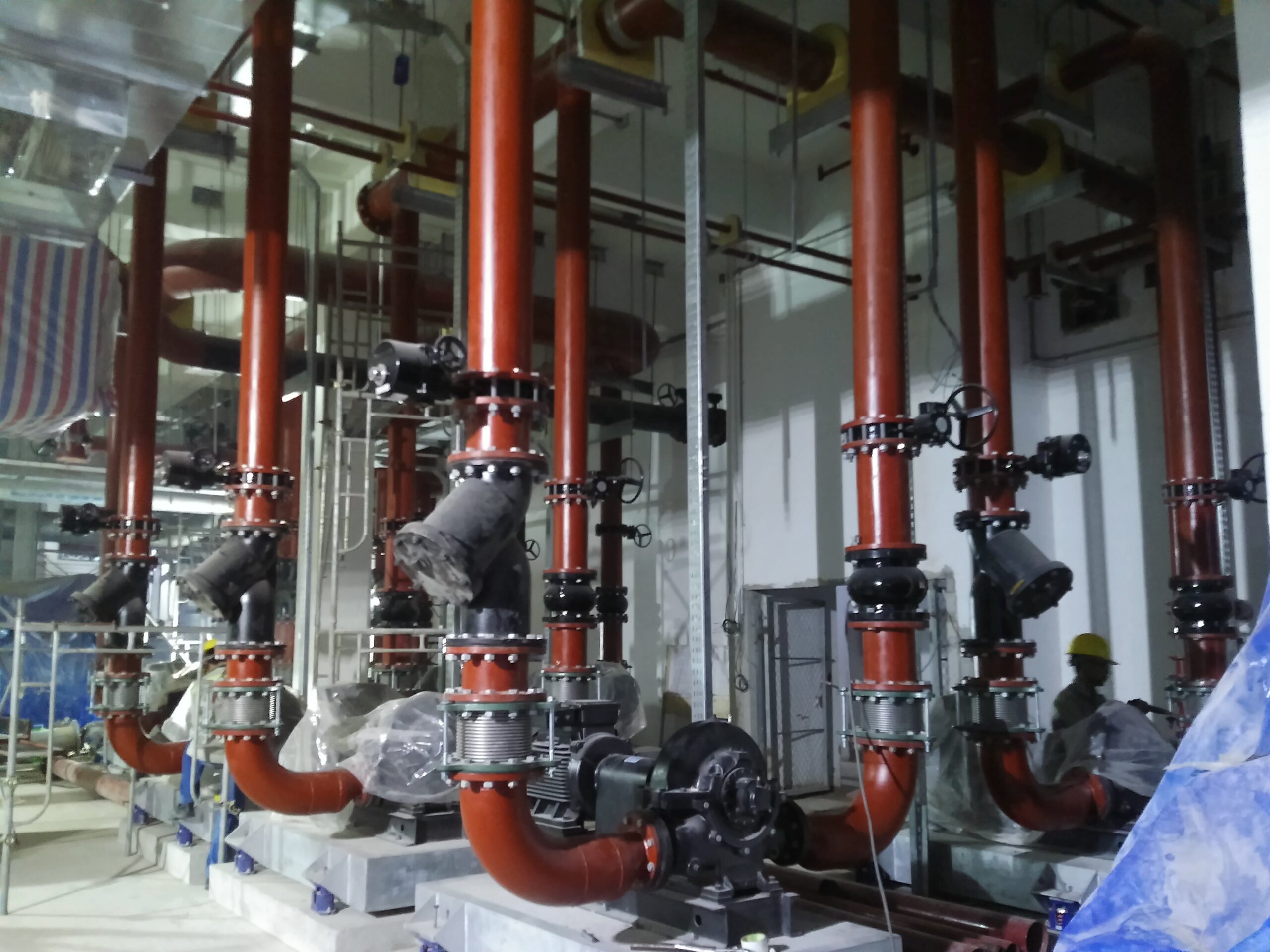

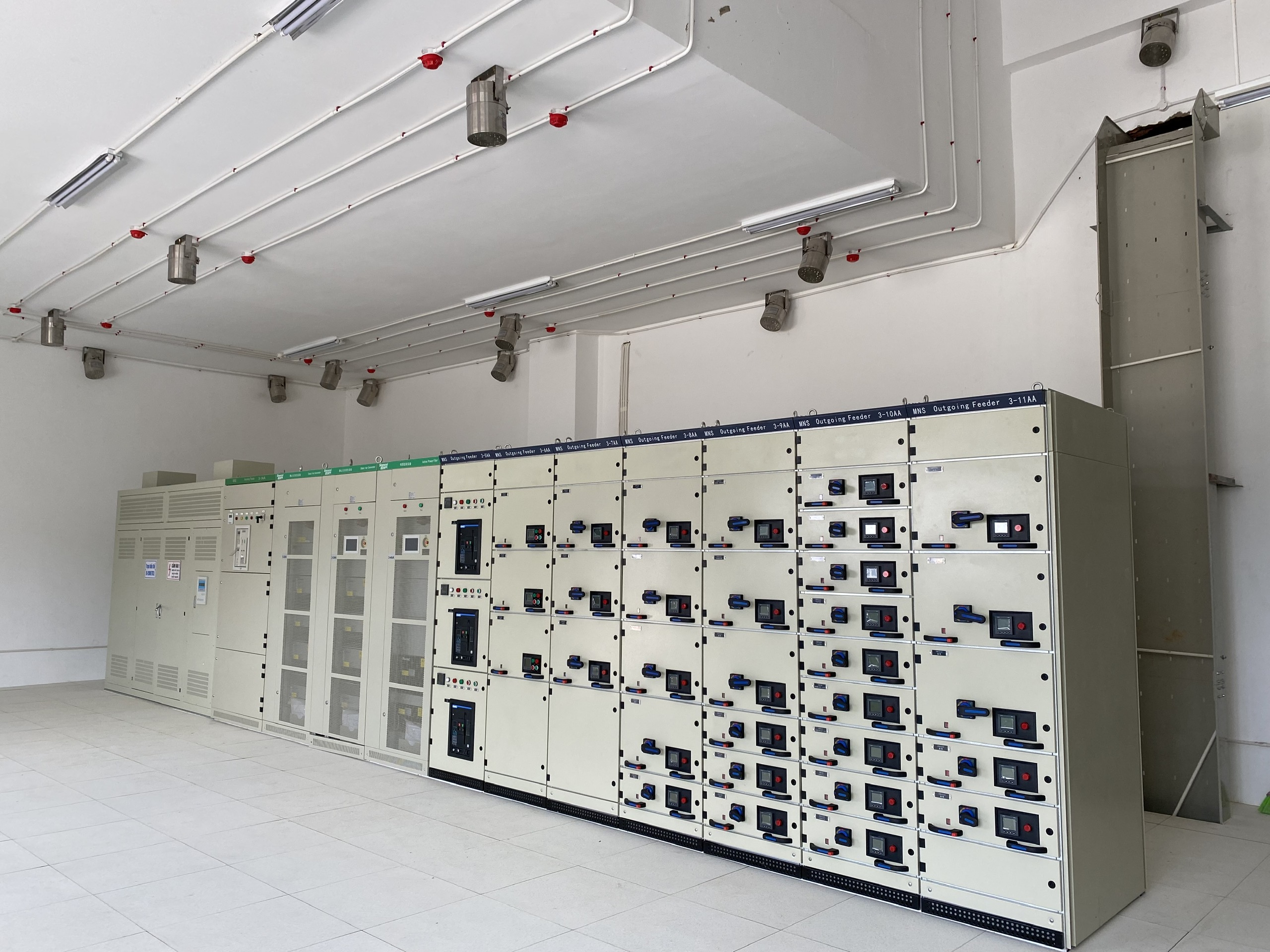

✭ Dưới đây là một số hình ảnh hệ thống cơ điện thực tế, mời cả nhà cùng xem nhé.
